| 产品名称： | WF-1-2五阀组 | 产品分类 | 针型阀 > 五阀组 |
| 技术参数： | (如需特殊材质可来电咨询) | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
WF-1-2-6000(PSI)C.P.R 型五阀组适用于仪表装置中，与各上差压、流量、液位等变送器配套安装，它跟三阀组相同作用是：将差压变送器正、负测量室，使引压点与测量室接通或断开，它较三阀组的优点是：可随时进行仪表在线(即现场)检查、校核、标定或排污冲洗，减少安装施工与效正费用，提高安装速度及质量。WF-1-2-6000(PSI)C.P.R型五阀组由高低压和平衡阀二个排泄阀组成，五个阀组件的结构完全相同。
1. 制造标准: ASME B16.34-2004
2. 连接形式: 接管对焊连接
3. 结构特征: 锥面密封
4. 阀门检验与试验: API598-1996
5. 公称压力: ≤6000Psi
6. 适用工作温度: -29℃～+538℃
7. 适用介质: 水,油,气等腐蚀性与非腐蚀性介质
8. 材质: 碳钢(A105,20#,35#);不锈钢(304,304L,316,316L,321)
9. 公称通径: DN6

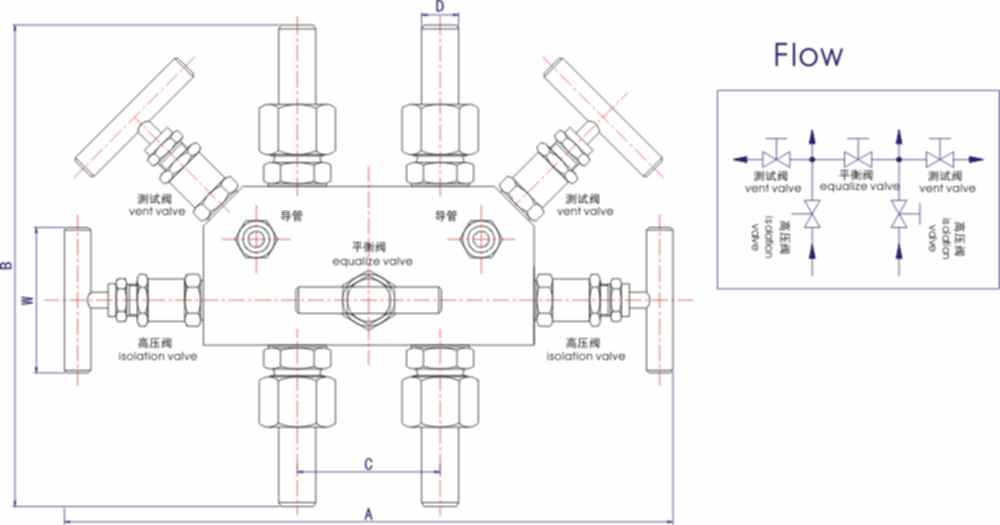

| 货号 ITEM NO. |
连接尺寸Connections Size |
A | B | C | D | W |
| WF-1-2/6000PSI | 1/2”NPT | 230 | 210 | 54 | 14 | 55 |
WF-1-2五阀组是一种可以精确调整的阀门，用途较广，比如火焰切割用的割距，调整火焰温度的旋钮就是WF-1-2五阀组。仪表WF-1-2五阀组是仪表测量管路系统中重要组成部分，主要有截止阀和球阀，其功用是作开启或切断管道通路用。WF-1-2五阀组的阀芯就是一个很尖的圆锥体，好象针一样插入阀座，由此得名。
WF-1-2五阀组形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.WF-1-2五阀组与压力表配合使用.一般的WF-1-2五阀组形都做成螺纹连接。公称压力：PN2.5 PN4 PN6.4 PN16 PN32Mpa 公称通径：DN5～DN25 适用介质：油﹑水﹑气等多种非腐蚀性或腐蚀性介质 适用温度：-20℃～+440℃ -70℃～-240℃ ≤540℃ ≤570℃等制造材料：20#﹑1Cr18Ni9Ti﹑304﹑316﹑316L﹑12Cr1Mov等
1、公称通径6~40mm
2、压力范围1.6～42Mpa
3、适用介质水、油品、蒸汽、石油气等
4、制造标准GB ANSI JIS
1、安装位置、高度、进出口方向必须符合设计要求，注意介质流动的方向应与阀体所标箭头方向一致，连接应牢固紧密。
2、阀门安装前必须进行外观检查，阀门的铭牌应符合现行GB标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍;试验持续的时间符合GB 50243的要求。
1、低温介质的管路系统和装置上，宜选用加上阀盖的低温WF-1-2五阀组。
2、炼油装置的催化裂化装置的管路系统上，可选用升降杆式WF-1-2五阀组。
3、化工系统的酸碱等腐蚀性介质的装置和管路系统中，宜选用奥氏体不锈钢制造的、聚四氟乙烯为阀座密封圈的全不锈钢WF-1-2五阀组。
4、冶金系统、电力系统、石化装置、城市供热系统中的高温介质的管路系统或装置上，可选用金属对金属密封WF-1-2五阀组。
5、需要进行流量调节时，可选用蜗轮蜗杆传动的、气动或电动的带V 形开口的调节WF-1-2五阀组。
6、石油、天然气的输送主管线、需要清扫管线的，又需埋设在地下的，选用全通径、全焊接结构的WF-1-2五阀组;埋设在地上的，选择全通径焊接连接或法兰连接的球阀。
7、成品油的输送管线和贮存设备，选用法兰连接的WF-1-2五阀组。
8、城市煤气和天然气的管路上，选用法兰连接和内螺纹连接的WF-1-2五阀组。
9、冶金系统中的氧气管路系统中，宜选用经过严格脱脂处理，法兰连接的WF-1-2五阀组。
