闸阀是⼀种最常⻅的启闭阀⻔，利⽤两侧⾯密封呈楔状的闸板来接通或截断管路中介质。楔式闸阀不允许微量开启在管路中作节流装置⽤，以免因⾼速流动的介质冲蚀⽽加快密封⾯的损坏。
设计特点
1、阀体有扁体和圆体两种形状：GB阀⻔采⽤圆体，ANSI磅级阀⻔DN≤300Lb采⽤扁体，DN≥400Lb
采⽤圆体。阀体、阀盖的内腔和闸板、阀杆外表⾯等直接与介质接触的部件，全部包衬FEP(F46)或
PCTFE(F3)等氟塑料；
2、密封副为FEP（F46）/FEP（F46）或其它材料合，摩擦系数⼩，启闭⼒矩低；
3、填料采⽤PTFE（F4）标准填料，密封性能好，维修更换⽅便；
4、带有弹性的闸板，可补偿闸板密封⾯与阀座密封⾯之间楔⻆偏差，吻合度好，密封效果理想；
5、介质可从两侧任意⽅向通过闸阀，适⽤于介质⽅向可能改变的管路上作启闭装置。
| 公称通径 | DN15~600mm（如需其他口径，订货时请注明） |
| 公称压力 | 0.6~4.0Mpa（如需其他压力标准，订货时请注明） |
| 阀体材质 | 球墨铸铁（Q）/碳钢（C）、不锈钢304（P）、不锈钢316（R）、超低碳不锈钢（PL/RL） |
| 密封材质 | PCTFE(F3) PVDF(F2) FEP(F46) PFA(可溶性聚四氟⼄烯) PO（聚烯烃） |
| 介质温度 | ≤180℃（材质不同，耐温不同，推荐使用温度详询业务） |
| 备注 | 其它特殊密封材质或特殊温度亦可根据客户要求设计选型。 |

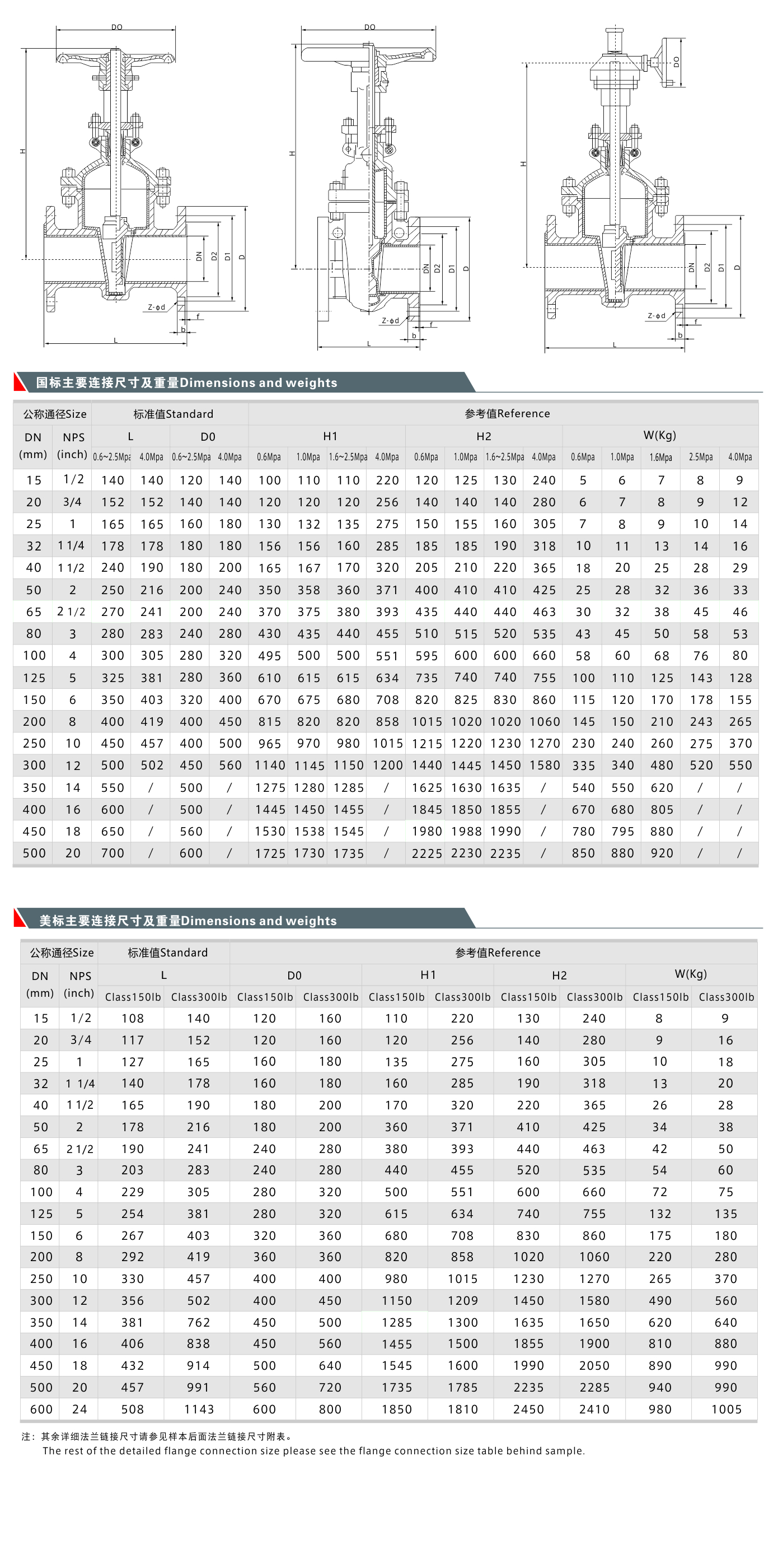

衬氟闸阀 连接尺寸
