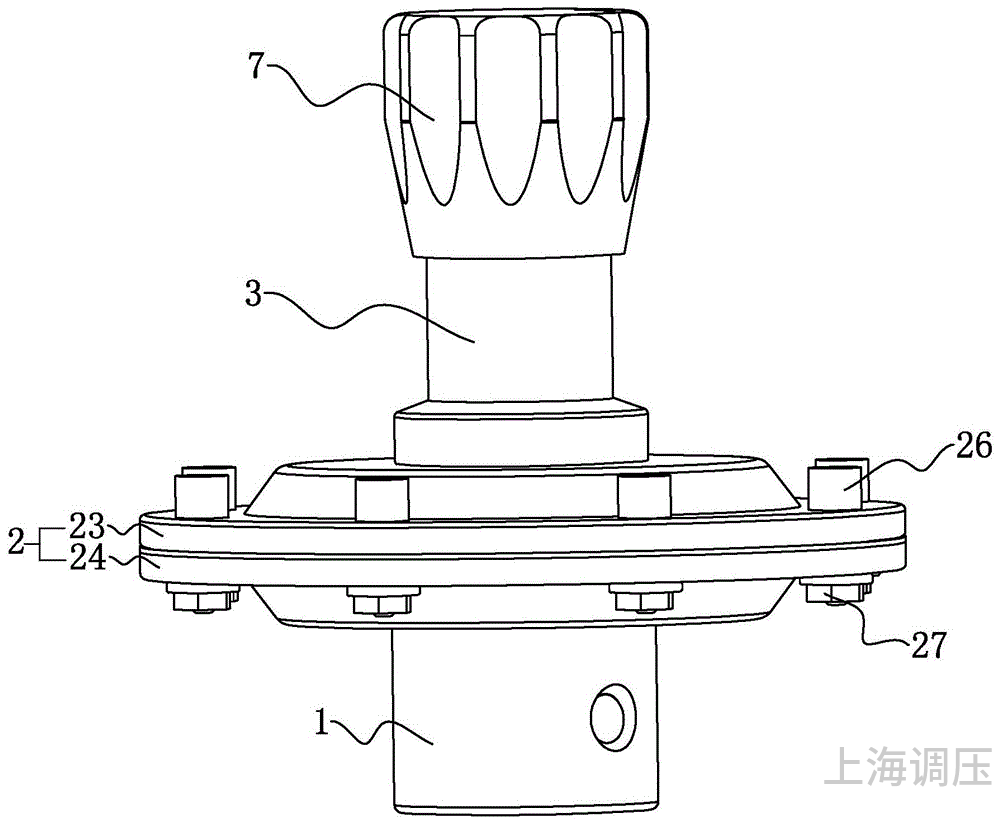

微压微量调压减压阀

微压微量调压减压阀又称微压气体调节阀，是一种不需要外加能源的节能产品。 它利用工艺管道中介质的压力变化与信号进行比较，使被调节介质和执行器的作用力。 输出力平衡，实现气体减压调节的阀门。 进口微压气体减压阀主要用于控制阀前压力小于0.2MPa的情况，阀后低压可达5KP kPa。 适用于各种超低压微量调节的工况中，还可用于各种工业气体的减压、稳压或卸压的自动控制。

• 单级式减压结构

• 采用大面积膜片形式

• 母体螺纹：进出气接口1/4" /1/2/3/4NPT（F），

• 内设过滤网

• 可采用面板式或墙式安装

特性参数：


• 输入压力:50，100 Psig

• 输出压力: 0～25，0～50， 0～100KPa

• 安全测试压力:1.5 倍的输入压力

• 适用温度:-40°F 至＋446°F (-40℃ 至＋230℃)

• 内泄漏率:2×10-8 atm cc/sec He

• C v 值:0.15/1.0

•


材质：


• 母 体:316L,

• 上 盖:316L,

• 膜 片:NBR, VITON

• 过滤网:316L(10μm)

• 阀 座:PCTFE,PTFE ,NBR

• 弹 簧:316L

• 阀芯顶杆:316L

设计特点Design features

●单级式减压结构。

● 母体与膜片采用软密封形式

● 压力表接口1/4’’NPT（F）

●内设过滤网。

● 可采用面板式或墙式安装

特性参数Characteristic parameters

➣  *大输入压力: 50，100 psig

➣  输出压力: 0～10，0～25，0～50， 0～100KPa

➣  安全测试压力：1.5倍的*大输入压力

➣  适用温度： -40℃至+100℃（大于100℃咨询技术）

➣  泄漏率: 2×10-8 atm cc/sec He

➣  Cv值：0.06，0.08，0.4，0.6，1.2，3.2，4.8，6.6

产品材质Product material

➣  母 体:316L，304，C276, TA2，PVDF，PTFE，不锈钢衬氟

➣  上盖：304

➣  膜片：NBR，VITON ，PTFE, PEEK, Vespel， 316L，C276

➣  过滤网：316L (10μm)

➣  阀座：PCTFE，PTFE，NBR，PEEK，Vespel, 316L

➣  弹簧：316L

➣  阀芯顶杆：316L

微压微量调压减压阀 流量曲线图Flow curve



微压微量调压减压阀安装尺寸图Installation dimensions



母体孔位图Matrix bitmap







微压微量调压减压阀订购指南ORDERING INFOUMATION
系列型号	母体材质	母体孔位	输入压力	输出压力	压力表	进气形式	出气形式	选项
TY14微压减压器 HTTY14高温减压器 ATY14气控减压器 HLTY14超微压减压器 XTY14先导减压器 LTY14液体减压器 GTY14高纯减压器 ETY14电动减压器 EATY14电气比例减压器	L	B	D	G	G	O2	O2	P
	L:316L S:304	A B D G J M	F:50psig E:100psig G:200psig	F:200KPA G:100KPA H:50KPA K:25KPA L:10KPA 超微压HLTY14: M:5KPA N:2KPA P:0.6KPA	G:附压力表 （KPa) W:无压力表	00: 1/4" NPT(F) 02: 3/8" NPT(F) 04: 1/2" NPT(F) 06: 3/4" NPT(F) 08：1"NPT(F) 10：1-1/4"NPT(F) 12：1-1/2"NPT(F) 14：2"NPT(F) 其他形式接头可供选择	00: 1/4" NPT(F) 02: 3/8" NPT(F) 04: 1/2" NPT(F) 06: 3/4" NPT(F) 08：1"NPT(F) 10：1-1/4"NPT(F) 12：1-1/2"NPT(F) 14：2"NPT(F) 其他形式接头可供选择	P:面板式安装 R:安全阀 ZR:自泄压 SR:自泄压带回收口
