智能型电磁流量计
智能型电磁流量计

智能型电磁流量计

智能式电磁流量计,智能型电磁流量计,电磁智能化流量计

智能式电磁流量计,智能型电磁流量计,电磁智能化流量计

Focmag3102智能电磁流Focmag3102智能电磁流Focmag3102智能电磁流Focmag3102智能电磁流

概述及用途/Overview and purpose---------------------------------------------------◆◆

电磁流量计用于测量封闭管道中导电液体和浆液体的体积流量,适用于石油化工、钢铁冶金、给水排水、水利灌溉、水处理、环保污水总量控制、电力、造纸、食品等行业,与计算机配套可实现系统控制。

工作原理/working principle-----------------------------------------------------------◆◆

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积,电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。
在图1-1中,当导电流体以平均流速V(智能电磁流量计工作原理)通过装有一对测量电极的一根内径为D(智能电磁流量计工作原理)的绝缘管子流动时,并且该管子处于一个均匀的磁感应强度为B(T)的磁场中。那么,在一对电极上就会感应出垂直于磁场方和流动方向的电动势(E)。由电磁感应定律可写做(1)式:

结构组成/Structural components-----------------------------------------------------◆◆

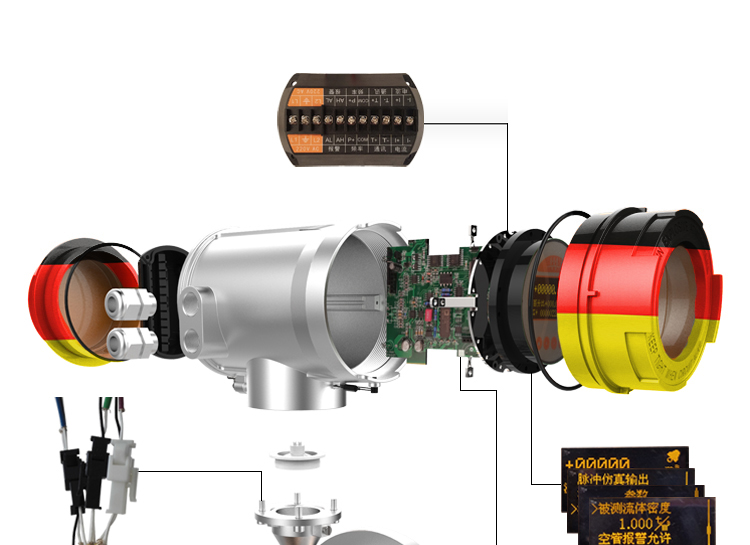

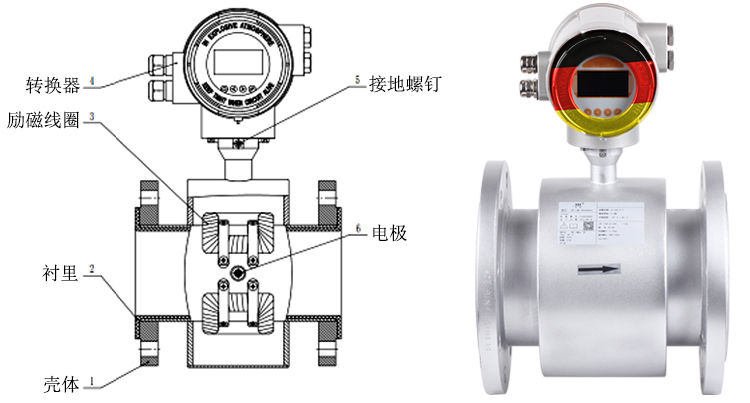

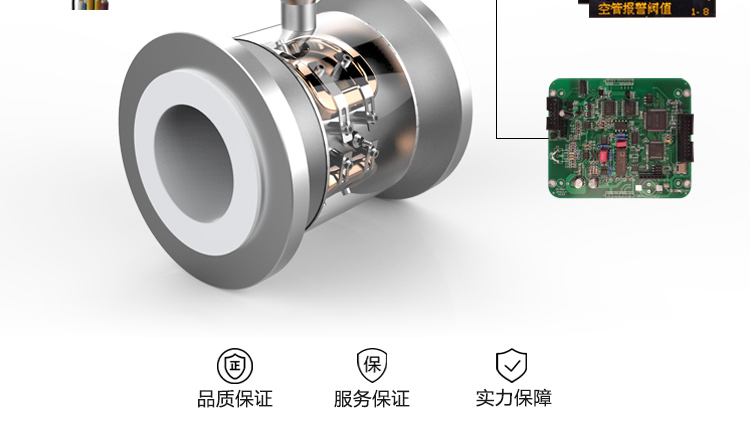

智能电磁流量计结构组成

产品特点/Product features-----------------------------------------------------------◆◆

1.仪表结构简单、可靠,无可动部件,工作寿命长。2.无截流阻流部件,不存在压力损失和流体堵塞现象。3.无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统。4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。5.传感器与表头连接处单独设计的密封件,可防止外界湿气从连接处进入表头和传感器。6.励磁线及电极线均采用优质的单芯屏蔽线,可降低干扰,提高信号的洁净度,从而提高测量精度。7.传感器表面油漆采用金属氟碳漆,金属氟碳漆中氟碳树脂分子连上的氟碳键能够抵抗紫外线的降解作用,表现出极其优异的耐久性、耐紫外线及耐侯性,使金属氟碳漆涂层长久完美如新,减少维修的要求。8.具有双向流量测量,双向总量累计功能,内部具有三个积算器可分别显示正向累积值,反向累积值及差值积算量。9.频率可编程低频三值波励磁,提高了流量测量的稳定性,功率损耗低。10.采用新型32位ARM+CPLD集成度高,运算速度快,计算精度高。11.全数字量处理,抗干扰能力强,测量可靠。12.超低EMI开关电源,适用电源电压变化范围大,效率高,温升小,EMC性能好。13.中英文菜单操作,使用方便,操作简单,易学易懂。14.高清晰度宽温型OLED显示。15.使用智能化判断,不采用测量修正设置,空管报警与电极检测应用更加便捷。16.先进的“粗大误差处理”技术,能够切除浆液等流体测量尖状干扰,减小输出跳动,保18.持高精度测量并使输出更加稳定。17.具有自检与自诊断功能。18.新的键盘处理方式,避免键盘操作影响测量。可以进、退位操作菜单,使参数设置更加便捷。19.用AD421电流专用芯片使得4-20mA电流输出更加稳定。

技术参数/Technical parameters-------------------------------------------------------◆◆

名称Focmag3102电磁流量计公称通径DN10-DN1800介质电导率≥5uS/cm精确度0.5 级、1.0 级 ( 随口径区分 )流速范围0.5-10m/s 推荐1-5m/s环境温度传感器:(-40~+80)℃,转换器:(-l5~+50)℃介质温度≤100℃衬里材料聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯 (F46) PFA电极材料316L、哈氏合金 C、哈氏合金 B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨压力等级DN10-DN400:1.6MPa DN450-DN600:1.0MPa ≥DN700:0.6Mpa特殊规格订货时请注明壳体材质碳钢 不锈钢安装形式一体式;分体式通讯RS485(Modbus协议)、HART输出信号全隔离(4-20mA电流、脉冲、上下限报警)负载电阻4-20mA是0-750Ω消耗功率≤15W电源220V AC 50HZ、24V DC显示器显示瞬时流量、流速、百分比、空管比、正.反向累积、报警显示防护等级IP65 IP68(需特殊定制)防爆等级ExⅡBT6 Gb电器接口M20*1.5

口径测量范围口径测量范围口径测量范围(mm)(m 3 /h)(mm)(m 3 /h)(mm)(m 3 /h)DN100.14 ~ 1.40DN12522.08~ 441.56DN700692.37 ~13847.40DN150.32 ~ 6.36DN15031.79~ 635.85DN800904.32~ 18086.40DN200.57~ 11.30DN20056.52 ~ 1130.4DN9001144.5~ 22890.60DN250.88~ 17.66DN25088.31 ~ 1766.25DN10001413.0~ 28260.00DN321.45~ 28.94DN300127.17~ 2543.40DN12002034.7~ 40694.40DN402.26~ 45.22DN350173.09~ 3461.85DN14002769.4~ 55389.60DN503.35~ 70.65DN400226.08~ 4521.60DN16003617.2~ 72345.60DN655.97~ 119.40DN450286.31~ 5722.65DN18004578.1~ 91562.40DN809.04~ 180.86DN500353.25~ 7065.00  DN10014.13 ~ 282.60DN600508.68~ 10173.6

产品外形尺寸/Product dimensions-----------------------------------------------------◆◆

一体型A=155mmB=200mmC=240mm总高=H+A分体型A=85mmB=155mmC=115mm总高=H+A

公称通径DN压力等级法兰外径D螺栓孔中心圆直径K螺栓孔 n-L总长L高度H参考重量kg10PN4090604-φ142001901015PN4095654-φ142001901020PN40105754-φ142001901025PN40110854-φ142002001032PN401401004-φ182002051140PN401501104-φ182002151250PN401651254-φ182002201565PN161851454-φ182002401680PN162001608-φ1820025518100PN162201808-φ1825027020125PN162502108-φ1825030025150PN162852408-φ2230033030200PN1634029512-φ2435039045250PN1640535512-φ2645045065300PN1646041012-φ2850050079350PN1652047016-φ3055052095 1400PN1658052516-φ3260063540450PN1061556520-φ26600685150500PN1067062020-φ26600750170600PN1078072520-φ30600830200700PN6.086081024-φ26700890335800PN6.097592024-φ308001095440900PN6.01075102024-φ3090011955681000PN6.01175112028-φ30100012957581200PN6.01405134032-φ33120013958751400PN6.01630156036-φ361400159512351600PN6.01830176040-φ361600170016501800PN6.02045197044-φ39180019301790
1.上表所有数据仅基于标准型传感器2.其他未列出的压力等级,尺寸可能会不同3.对于口径较小的传感器,表头的尺寸可能大于传感器注:以上尺寸为参考尺寸,如有特殊选型该值可能会有所不同

产品选型/product selection----------------------------------------------------------◆◆

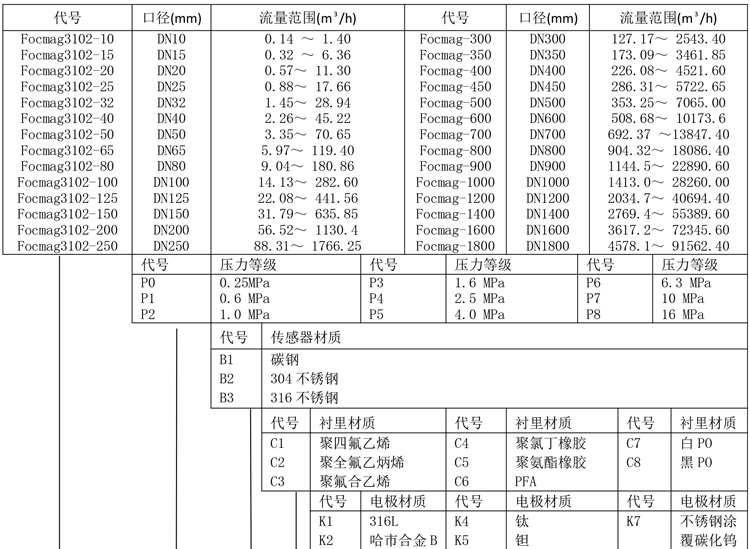

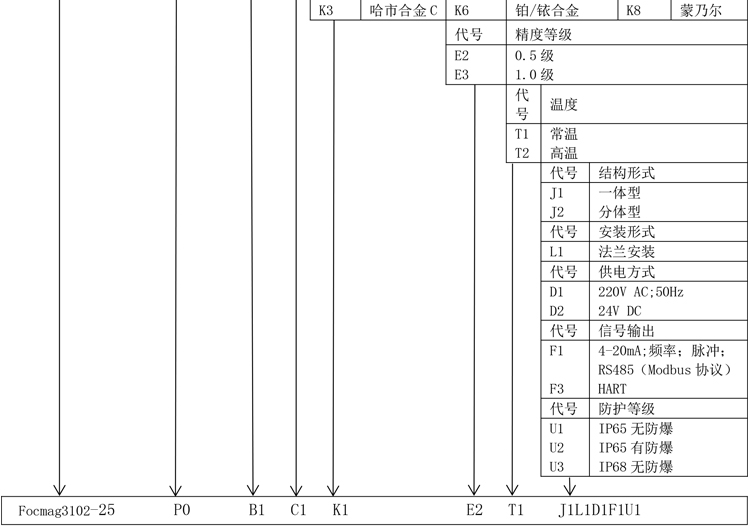

Focmag3102智能电磁流量计产品选型Focmag3102智能电磁流量计产品选型

衬里材料主要性能*介质温度适用范围一体型分离型聚四氟乙烯(F4)1.是化学性能*稳定的一种塑料,能耐沸腾的盐酸、硫酸、硝酸和王水,也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高速液氟、液氧、臭氧的腐蚀。70℃100℃ 150℃ (需特殊订货)1.浓酸、碱等强腐蚀性介质2. 卫生类介质2.耐磨性能不如聚氨酯橡胶。3.抗负压能力不如聚氯丁橡胶。聚全氟乙丙类烯(F46) 同上 聚氟合乙烯(Fs)适用温度上限较聚四氟乙烯低, 但成本也较低。80℃ 聚氯丁橡胶1.有极好的弹性,高度的扯断力,耐磨性能好。80℃ 120℃ (需特殊 订货)水、污水、耐磨损性的泥浆矿浆2.耐一般低浓度酸、碱、盐介质腐蚀,不耐氧化性介质的腐蚀。聚氨酯橡胶1.耐磨性能极强 。80℃中性强磨损的矿浆、煤浆、 泥浆2.耐腐蚀性能较差。

电极材料耐蚀及耐磨性能不锈钢 0Cr18Ni12Mo2Ti用于工业用水、生活用水、污水等具有弱腐蚀性的介质,适用于石油、化工、钢铁等工业部门及市政、环保等领域。哈氏合金B对沸点以下的一切浓度的盐酸有良好的耐蚀性,也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱,非氧化性盐液的腐蚀。哈氏合金C能耐非氧化性酸,如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀,也耐氧化性盐类如Fe+++、Cu++下或含其他氧化类的腐蚀,如高于常温的次氯酸盐溶液、海水的腐蚀。钛能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀,但如酸中含有氧化剂(如硝酸、Fe+++、Cu++)时,则腐蚀大为降低。钽具有优良的耐腐蚀性,和玻璃很相似。除了氢氟酸、发烟硫酸、碱外,几乎能耐一切化学介质(包括沸点的盐酸、硝酸和150℃一下的硫酸)的腐蚀。在碱中不耐蚀。铂/铱合金几乎能耐一切化学介质,但不适用与王水和铵盐。不锈钢涂覆用于无腐蚀性,强磨损性的介质。注:由于介质种类繁多,其腐蚀性又受温度、浓度、流速等复杂因素影响而变化,故本表仅供参考。用户应根据实际情况自己做出选择,必要时应做拟选材料的耐腐试验,如挂片试验。

安装方式/Installation method---------------------------------------------------------◆◆

★通用要求a、为了安装、维护、保养方便,在流量计周围需保留足够的空间b、避免流量计安装在温度变化很大或受到设备高温辐射的场所c、流量计应安装在室内,如安装在室外,应避免阳光直射,必要时请安装防晒装置d、避免流量计安装在含有腐蚀性气体的环境中e、避免流量计安装在有强振动源、强磁场的场所 ★工艺管要求a、 上、下游工艺管的内径与流量计的内径应满足:0.98DN≤D≤1.05DN(DN:流量计内径;D:工艺管内径)b、工艺管与流量计需同心,同轴偏差不大于0.05DN

★直管段
使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真
 ★接地流量计必须按规定接地,以保证流量计可靠的工作、防止操作人员收到电击a.无内壁涂层或衬里的金属管道,不使用接地环进行接地。b.带内壁涂层或衬里的金属管道和绝缘管道,使用接地环进行接地。

接线指南/Wiring guide-----------------------------------------------------------------◆◆

a.电磁流量转换器的接线必须由专业技术人员完成。b.所有接线应在切断供电电源后进行;按说明书正确牢固连接。c.旋紧出线套的压紧螺母和端盖,保持转换器良好密封。d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件。e.在供电前还应再次检查所有接线准确无误。
圆形一体转换器的接线端子图方形分体转换器的接线端子图

关于有源无源4-20mA重要说明:
电磁流量计是4线制仪表不同于两线制仪表的4-20mA,两线制4-20mA仪表需要测量电流表同时需要外接24V电源才可以正常工作,而电磁流量计本身是4线制4-20mA内部已经有24V电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20mA不需要外接24V电源否则将烧坏仪表。
   ① 一体电磁流量计有源4-20mA输出接线(一体电磁流量计默认情况下是有源4-20mA用户设备电流表不能有电源输出) ② 一体电磁流量计无源4-20mA输出接线 (一体电磁流量计无源4-20mA需要在订货时说明否则是有源4-20mA输出)    ③ 分体电磁流量计有源4-20mA输出接线(分体电磁流量计无需特殊定制同时支持有源和无源4-20mA) ④ 分体电磁流量计无源4-20mA输出接线 (分体电磁流量计无需特殊定制同时支持有源和无源4-20mA)  ⑤ 用户设备怎么判断需要有源电流输出还是无源电流输出?a.断开电磁流量计与用户设备4-20mA连接线确保用户设备处于开路状态。b.用数字万用表电压档测量用户设备4-20mA连接线是否有24V左右电压。c.如果有24V左右电压则需要定无源电流输出否则需要定有源电流输出;

运输方式/type of shipping------------------------------------------------------------◆◆

a.请勿通过一体转换器外壳抬起流量计b.请勿使用金属吊链c.请使用皮质吊带吊装流量计

常见故障及解决办法/Common failures and solutions----------------------------------◆◆

故障名称解决办法转换器无显示1.检查电源是否连接2.检查保险丝是否完好3.检查供电电压是否符合要求4.如上述三项均正常,将将转换器返厂维修励磁报警1.励磁线圈绝缘度下降空管报警1.被测流体是否满管2.流量计是否按要求正确安装3.被测流体电导率过低4.空管阀值设置过低无流量时显示有流量1.空管阀值设置过高2.空管报警允许未打开3.电极被污染导致零点偏移(此时管道满管)4.信号线绝缘度下降(此时管道满管)流量测量不准或波动大1.流体是否满管2.流量计是否按规定接地3.信号线绝缘度下降4.流量计是否按要求正确安装流量上限报警1.现场流量大于流量上限阀值,修改流量上限阀值流量下限报警1.现场流量低于流量下限阀值,修改流量下限阀值有流量时无流量显示1.截止阀是否开启2.信号线接地3.流量过低,小信号切除设置过高4.空管阀值设置过低

产品包装



一、智能式电磁流量计产品概述 智能型电磁流量计是我公司采用先进技术研制、开发与生产的流体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,我公司在产品结构、选材、制定工艺、生产装配与出厂等过程中每个环节细致研究与控制,配套完整的流量标定检测系统。为适应测量现场的需求,开发出高压型电磁流量计系统、插入式电磁流量计系统,特别是插入式电磁流量计在大口径管道系统中应用具有良好经济型、时效性、稳定性。在线安装型可以不停产安装与检修,使用简便。使得我公司的电磁流量计系统适合石油、化工、能源、冶金、食品、环保、水利等各个领域。  二、智能式电磁流量计产品特点 ♦智能式电磁流量计内部无阻流件,几乎没有压力损失和流体阻塞的情况。 ♦无机械惯性,响应快速,流体测量范围宽(流速0.3-12m/s)稳定性好,可以用于自动检测、调节和程控系统。 ♦测量电导率大于5u S/cm液体,测量不受流体密度、粘度、温度、压力和电导率的变化影响,传感器感应电压信号与平均流速呈线性关系,测量精度高。 ♦精度等级:0.2级、0.5级、1.0级、1.5级。能满足不同用户的需求。 ♦传感器部分只有内衬和电极与被测液体接触,只要选择合适电极与内衬材料,即可以耐腐蚀和耐磨损。 ♦智能式电磁流量计分常规型(压力≤4.0MPa),高压型(压力≥4.0MPa)。 ♦插入式电磁流量计系统分为简单安装型和在线安装型。 ♦采用EEPROM存储器,测量运算数据存贮保护安全可靠。 ♦采用国际先进单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,中文菜单,参数设定方便。 ♦带4-20mA、脉冲输出,带报警,带RS485通讯接口,HART、MODBUS协议。 ♦热能专用电磁流量计系统,集成热能系统元件与计算,既是流量仪表又是热能积算仪表,功能强大,适用于热供系统。 ♦高清晰度LCD背光显示瞬时流量、累积流量(∑+、∑-、∑D)、流速、流量百分比、空管比、流量状态(励磁、流量、空管等) ♦防护等级:一体化结构IP65、分体结构IP68. ♦防爆等级:EXdIIBT4.   智能式电磁流量计型号规格表

规 格 代 码

说 明

仪表种类

TX-LDG

智能电磁流量计

通径代码

-XXX

例:150表示DN150,若通径后I插入式


电极形式

1

标准固定式

2

刮刀式

3

可拆卸更换式



电极材料

0

不锈钢

1

铂(Pt

2

哈氏BHB

3

钽(Ta

4

钛(Ti

5

哈氏CHC




内衬材料

3

氯丁橡胶

4

聚氨酯橡胶

5

F4PTFE

6

F46FEP

7

F40E-TFE

8

P0(聚丙烯)

9

PPS(聚丙硫醚)



额定压力(MPa

4.0

DN18-80

1.6

DN100-150

1.0

DN200-1000

0.6

DN1100-2000

0.25

DN2200

工作温度

E

80

H

180

接地环

0

无接地环

1

有接地环

防护等级

0

IP65

1

IP68

转换器形式

0

一体式

1

分体式

外壳材料

0

碳钢

1

不锈钢

表体法兰

0

碳钢

1

不锈钢

安装配对法兰

0

不带

1

供电电源

0

220VAC

1

24VDCIour0.5A

仪表量程

XXX

例:3000表示对应*量程3000m3/h
