标准孔板流量计
标准孔板流量计

标准孔板流量计

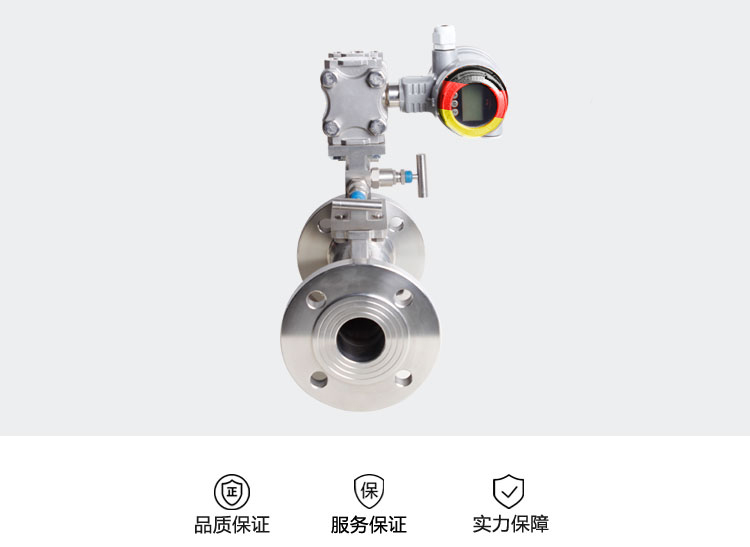

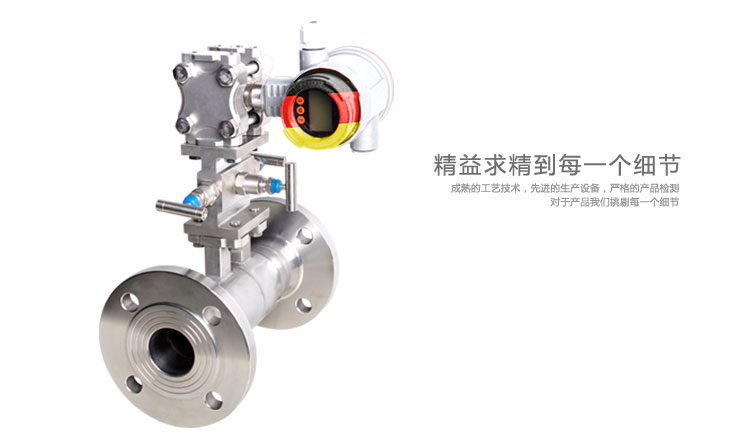

标准孔板流量计,孔板流量计标准孔板流量计结构易于复制、简单牢固,性能稳定牢靠,价格低廉,使用期限长,孔板采用国际标准计算与加工,可无须实流标定,单相流(液、气、蒸汽)皆可测量,采用智能差压变送器,精度高,量程可自编程,孔板流量计可同时显示累计流量、瞬时流量、压力、温度,配有HART通讯接口,稳定性高

标准孔板流量计,孔板流量计标准孔板流量计结构易于复制、简单牢固,性能稳定牢靠,价格低廉,使用期限长,孔板采用国际标准计算与加工,可无须实流标定,单相流(液、气、蒸汽)皆可测量,采用智能差压变送器,精度高,量程可自编程,孔板流量计可同时显示累计流量、瞬时流量、压力、温度,配有HART通讯接口,稳定性高





工作原理/working principle--------------------------------------------------------◆◆

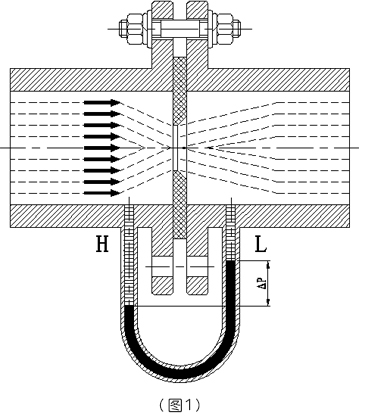

充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差(如图1)。在已知有关参数的条件下,根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系(流量愈大,所产生的压差愈大)而求得流量。


传感器结构组成

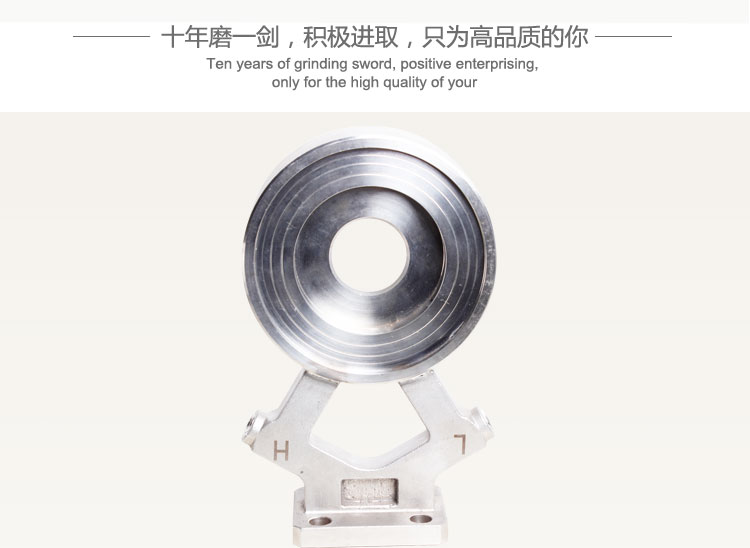

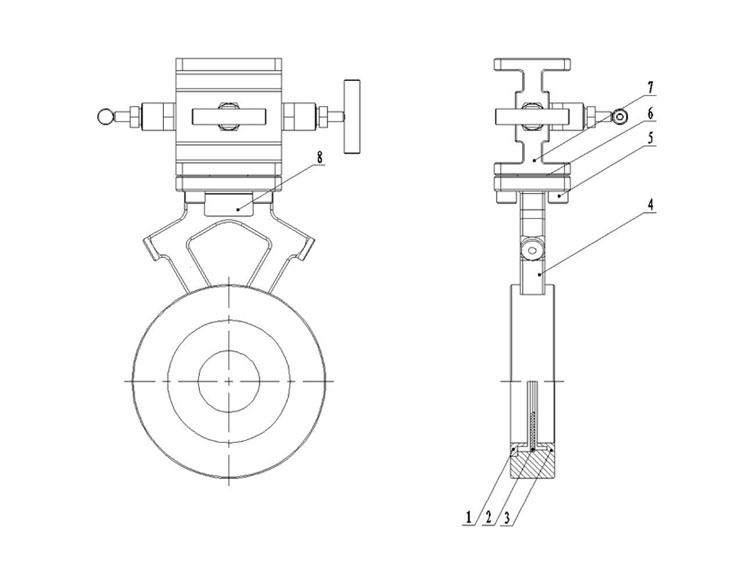

1.夹持式环隙取压标准孔板(图2)
图2 夹持式环隙取压标准孔板示意图
1.取压环1;2.平衡节流件;3.取压环2;4.高低压取压接口; 2.管段式法兰取压标准孔板(图3)
2.管段式法兰取压标准孔板(图3)

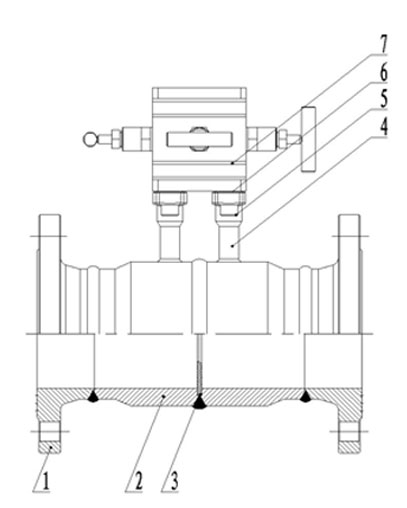

图3 管段式法兰取压标准孔板示意图
1.过程连接法兰;2.测量导管;3.孔板节流件;4.高低压取压接口; 5.M10内六角锁紧螺丝;6.四氟垫片;7.工字型三阀组
产品特点/Product features--------------------------------------------------------◆◆

●结构特点
1、管道式集成孔板: 它不论管道直径大小,其上、下游取压孔中心均位于距孔板两侧端面各一英寸处,炼油系统普遍采用此种形式。
2、夹持式集成孔板: 它由于实现了环室取压,提高了测量精度,缩短了安装时所需最小直线管段长度,被普遍应用。
●性能特点
1.结构易于复制、简单牢固。
2.性能稳定牢靠,价格低廉,使用期限长。
3.标准型孔板采用国际标准计算与加工,可无须实流标定。
4.单相流(液、气、蒸汽)皆可测量。
5.采用智能差压变送器,精度高,量程可自编程。
6.智能一体化孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
7.配有HART通讯接口,稳定性高。

产品参数/Technical parameters---------------------------------------------------◆◆

公称通径:DN25~DN1000(mm)
精度:±1.0%FS、±1.5%FS
量程比:标准1∶3;扩展1∶5
工作压力:≤25MPa
介质温度:-40℃-450℃
介质粘度:≤30CP(相当于重油)
β值:0.2-0.8
连接方式:法兰式、夹装式
取压方式:环隙取压、英寸取压
安装方式:水平或垂直
供电电源:24V DC(需配差压变送器)
显示:8位LCD显示瞬时流量、累积流量(配流量积算仪)
输出信号:(1)4-20mA DC流量信号(2)符合HART协议的输出信号
防爆性能:本安型IbIICT5
防护性能:IP65

产品外形尺寸/Product dimensions--------------------------------------------------◆◆

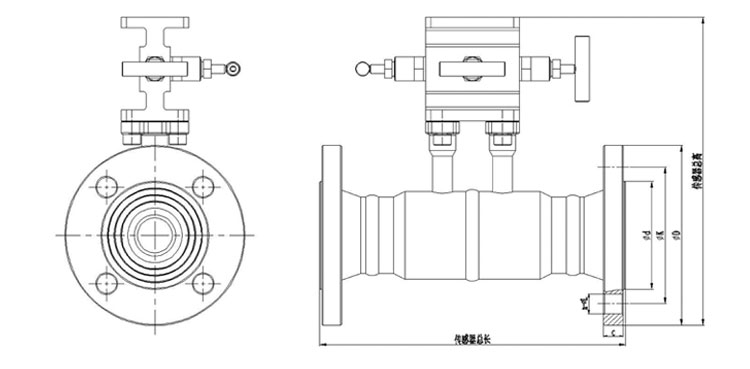

●管道式集成孔板流量传感器
Focibf6202 管段式集成孔板流量传感器Fociof6202-口径耐压等级总长DKdnLC总高Fociof6202-DN254.0MPa260±3mm115856541416245±3mmFociof6202-DN324.0MPa270±3mm1401007541818260±3mmFociof6202-DN404.0MPa270±3mm1501108441818270±3mmFociof6202-DN504.0MPa280±3mm1651259941820285±3mmFociof6202-DN651.6MPa280±3mm18514511841820300±3mmFociof6202-DN801.6MPa290±3mm20016013281820315±3mmFociof6202-DN1001.6MPa300±3mm22018015681822335±3mmFociof6202-DN1251.6MPa300±3mm25021018481822365±3mmFociof6202-DN1501.6MPa350±3mm28524021182224395±3mmFociof6202-DN2001.6MPa350±3mm340295266122226445±3mmFociof6202-DN2501.6MPa400±3mm405355319122628510±3mmFociof6202-DN3001.6MPa400±3mm460410370122632560±3mm
表中尺寸仅为所示压力等级及英寸取压尺寸,其他压力等级具体尺寸根据客户要求定制。

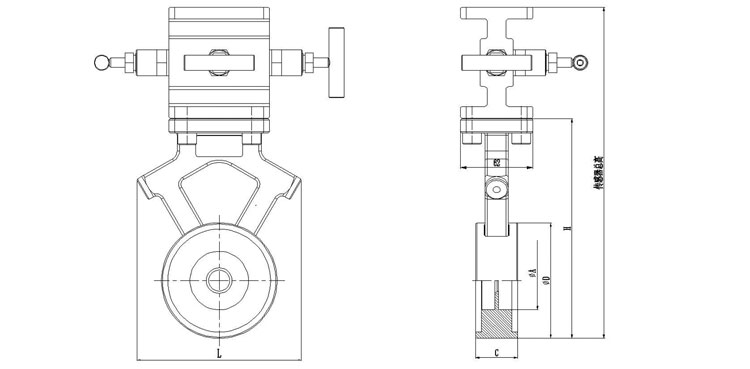

●夹持式集成孔板流量传感器
Focibf6102夹持式集成孔板流量传感器Fociof6102-口径耐压等级HLDAC总高Fociof6102-DN404.0/6.3MPa170±3mm140843936265±3mmFociof6102-DN504.0/6.3MPa190±3mm140995036285±3mmFociof6102-DN651.6/2.5/6.3MPa210±3mm1401186836305±3mmFociof6102-DN801.6/2.5/6.3MPa220±3mm1401348036315±3mmFociof6102-DN1001.6/2.5/6.3MPa250±3mm14015810036345±3mmFociof6102-DN1251.6/2.5/6.3MPa270±3mm14018412536365±3mmFociof6102-DN1501.6/2.5/6.3MPa315±3mm15521315036410±3mmFociof6102-DN2001.6/2.5/6.3MPa370±3mm15526920040465±3mmFociof6102-DN2501.6/2.5/6.3MPa425±3mm15532525045520±3mmFociof6102-DN3001.6/2.5/6.3MPa475±3mm15537530045570±3mm
表中尺寸仅为所示压力等级,其他压力等级具体尺寸根据客户要求定制。
产品选型/product selection---------------------------------------------------------◆◆

选型须知/Selection guidelines------------------------------------------------------◆◆

1.管道直径、壁厚、材质
2.测量介质
3.介质温度(℃)
4.介质工作压力(MPa):最大压力、正常压力、最小压力
5.介质工作流量:最大流量、正常流量、最小流量
6.介质操作粘度(mPa.s)
7.介质密度(kg/m3)
8.允许压力损失
9.现场管道敷设情况和局部阻力件形式。

安装要求/Installation requirements------------------------------------------------◆◆

1.孔板安装前应仔细核对标准孔板的编号、位号、规格是否与管道情况、流量范围等参数相符。
2.新设管路系统,必须先经冲洗、扫线后再安装孔板,以防管内杂物堵塞或损伤孔板。
3.孔板的中心应当与管道中心同轴,同轴度误差不得超过±[0.015*(1/β)-0.015]。并且节流端平面应当与管道的垂直,误差不得超过±1°。
4. 孔板安装时,垫片夹紧后不得突入管道内壁。
5. 孔板安装处必须严密,不允许有泄漏现象。安装后,进行试压。
6. 孔板流量计前后若需安装阀门,最好选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。
7. 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。
8. 引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,绝对不能有气泡。

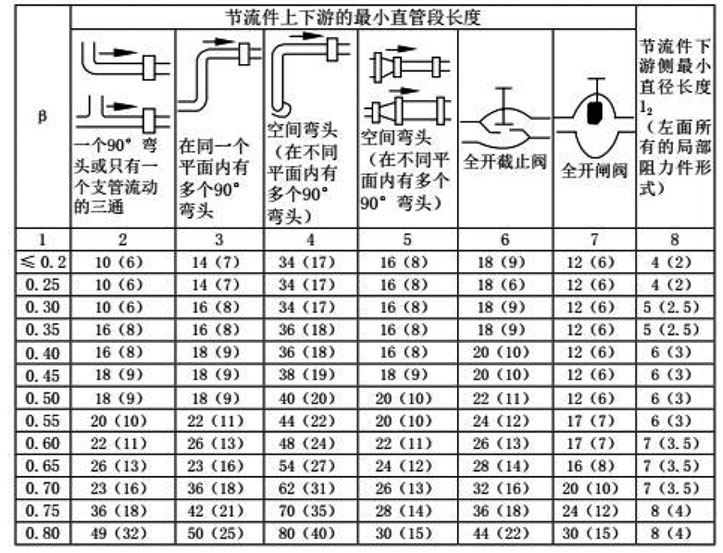

9. 节流装置上、下游侧要保证一定长度的直管段,具体要求见下表:

安装示意图1.夹持式安装示意图(图4) 图4 夹持式安装示意图1-节流装置;2-阀门;3-差压计2.管段式安装示意图(图5)图5 管段式安装示意图1-节流装置;2-阀门;3-差压计搬运要求●防止运输及搬运途中损伤仪表,在现场安装之前,请保持本产品出场时的包装状态。●安装时,拒绝穿过孔板节流孔进行吊装,避免碰伤孔板芯。●在需要长时间储存时,请注意一下几点:(1)、存放在不受冲击及震动的地方。 (2)、存放环境最好放在常温干燥。 (3)、尽量保持在本产品出厂时的包装状态下进行存放。常见故障及解决办法/Common failures and solutions-------------------------------◆◆故障现象产生原因解决方案无差压信号输出高低压阀门未打开打开高低压阀门平衡阀未旋紧旋紧平衡阀差压信号输出过小差压量程不匹配调整变送器量程高压引压管泄漏查找并排除泄漏差压信号输出过大低压引压管堵塞清理引压管差压量程不匹配调整变送器量程附件/attachment------------------------------------------------------------------◆◆自带附件 工字型三阀组可选附件 配对法兰及螺栓垫片、隔离器。可选相关商品 压力变送器、温度变送器、流量计积算仪、智能差压变送器、多参量差压变送器。


标准孔板流量计是测量流量的差压发生装置,配合各种差压计或差压变送器可测量管道中各种流体的流量。标准孔板流量计节流装置包括环室孔板,喷嘴等。孔板流量计节流装置与差压变送器 配套使用,可测量液体、蒸汽、气体的流量,广泛应用于石油、化工、冶金、电力、轻工等部门。

         充满管道的流体,当它们流经管道内的节流装置时,流束将在节流装置的节流件处形成局部收缩,从而使流速增加,静压力低,于是在节流件前后便产生了压力降,即压差,介质流动的流量越大,在节流件前后产生的压差就越大,所以标准孔板流量计可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。

        智能节流装置(标准孔板流量计)是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新一代流量计,该标准孔板流量计用先进的微机技术与微功耗新技术,功能强,结构紧凑,操作简单,使用方便。

标准孔板流量计特点:

▲孔板流量计节流装置结构易于复制,简单、牢固,性能稳定可靠,使用期限长,价格低廉。
▲孔板计算采用国际标准与加工
▲孔板流量计应用范围广,全部单相流皆可测量,部分混相流亦可应用。
▲标准型节流装置无须实流校准,即可投用。
▲一体型孔板流量计安装更简单,无须引压管,可直接接差压变送器和压力变送器。
▲采用进口单晶硅智能差压传感器
▲高精度,完善的自诊断功能
▲智能孔板流量计智能孔板流量计其量程可自编程调整。
▲智能孔板流量计可同时显示累计流量、瞬时流量、压力、温度。
▲具有在线、动态全补偿功能外,智能孔板流量计还具有自诊断、自行设定量程。
▲配有多种通讯接口
▲稳定性高
▲量程范围宽、大于10:1

标准孔板流量计结构形式:

1、法兰取压、角接取压、D-D/2取压方式
智能型标准孔板流量计技术指标:
▲高精度:±0.075%
▲高稳定性:优于0.1%FS/年
▲高静压:40MPa
▲连续工作5年不需调校
▲可忽略温度、静压影响
▲抗高过压

标准孔板流量计适用范围:

    1、 公称直径:50mm≤DN≤1200mm(超出此范围属非标准节流装置)
    2、 公称压力:PN≤16MPa
    3、 孔径比:0.20≤β≤0.75
    4、 雷诺数范围:当0.20≤β≤0.45时  5000≤ReD
                   当0.45≤β≤0.75时  10000≤ReD
    5、精度:1级

标准孔板流量计选型:


型号说 明
 LG节流装置( 孔板流量计 )

代号按其结构特征的两大基本分类

K孔板

P喷嘴等

代号公称压力(105Pa)

2.52.5

1010

1616

2525

6464

100100

200200

代号口径(mm)

10~160010~1600mm

代号按其结构形式细分

H标准孔板(环室)

Y标准孔板(法兰)

K标准孔板(钻孔)(角接取压)

IISA 1932喷嘴

L长径喷嘴

W文丘利喷嘴

G经典文丘利管

S双重孔板

Q圆缺孔板

Z锥形入口孔板

R1/4圆孔板

P偏心孔板

N整体(内藏)孔板

X楔形孔板

T不在上述之列的特殊节流装置

代号介质

1液体

2气体

3蒸汽

4高温液体

代号补偿形式

N不带压力、温度补偿

P带压力补偿输出

T带温度补偿输出

Q带压力、温度补偿输出

代号变送器差压量程范围

0微差压量程

1低差压量程

2中差压量程

3高差压量程

代号是否带现场显示

W节流装置传感器

X智能节流装置(流量计)



标准孔板流量计安装要求:

    1、 安装时应保证孔板中心、法兰中心、管道中心和垫片同心,不同心度不得超过0.002D/β。
     2、 孔板的正负压方向,上下游取压法兰应与介质流向相符,取压孔的方位可根据介质不同和变送器的安装情况确定。
    3、 节流装置与管道连接时,焊接处端面与管道轴线的不垂直度不得大于1°,焊接后内部焊缝应加工处理,使其光滑,无焊巴和焊渣。
    4、 取压法兰与管道焊接前,应先将管道上的取压孔钻好,其直径与取压法兰上的取压孔径相同,焊接时取压法兰上的取压孔与管道上的取压孔对准。
    5、 可选带上、下游直管段。
    6、 D-D/2取压是成套供货,法兰连接可直接安装。
