气体涡轮流量计
气体涡轮流量计

气体涡轮流量计

气体涡轮流量计 气体涡轮流量计是一种精确测量气体流量的速度式流量仪表,具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体,如天然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。由于仪表精度高、重复性好,故适用于贸易计量及工业过程检测。

LWGQ型气体涡轮流量计是一种精确测量气体流量的速度式流量仪表,具有结构简单轻巧、计量精度高、重复性好、测量范围宽、安装维修方便等优点。广泛应用于石油、化工、冶金、航空、科研等部门及工业领域中多种气体,如然气、城市煤气、丙烷、丁烷、空气、氮气等气体的测量。由于仪表精度高、重复性好,故适用于贸易计量及工业过程检测。

气体涡轮流量计在线测量时,其介质密度随温度和压力变化而变化,为精确测量,必须同时跟踪检测介质的温度和压力,并将不同工况下的体积流量换算成标准状态或约定状态下的体积流量。

由于该型流量计集温度、压力、流量传感器于一体,在线跟踪检测介质温度和压力并进行自动补偿、压缩因子修正运算,因此具有优良的低压和高压计量性能,特别适用于各种单相气体的测量,如天然气等气体的精确计量。根据用户的不同要求,共公司客提供不同精度等级的涡轮流量计。




LWGQ型气体涡轮流量计主要特征:

1)精度高、重复性好、压力损失小、抗震性能好;

2)采用优质轴承,摩擦阻力小,密封性好,手名称;

3)集微处理器、流量传感器、高精度温度、压力传感器于一体,直接测量被测气体的流量、温度、压力,并自动进行流量跟踪补偿和压缩因子修正运算;

4)仪表具有脉冲信号、模拟信号输出,可通过RS485通讯接口或采用GPRS系统,直接实现计算机数据的集中采集和实时管理;

5)功耗低,可用内电池供电,也可外接电源;

6)具有实时数据存储功能,可防止更换电池或突然掉电时数据丢失,在停电状态下,内部数据可长期保存;

7)可与IC卡预付费系统配套使用,便于贸易结算;

8)防爆产品其防爆标志位ExibIIBT4,ExibIIBT6。

执行标准

GB/T 18940-2003《封闭管道中气体流量的测量 涡轮流量计》

精度等级:

1.0级:Qmax-0.2max ±1.0% 0.2 Qmax-min ±2.0%

1.5级:Qmax-0.2max ±1.5% 0.2 Qmax-min ±3.0%

未特殊注明产品,按照1.5级精度出厂,其余精度,订货时,需要特殊说明定制。



 流量计型号规格、基本参数见下表:



型号

规格DN(mm)

流量范围m3/h(工况)

连接方式

压力等级



LWGQ

15

1.5~7.5

管螺纹G1"

6.3MPa


LWGQ

25

642

管螺纹G1 1/4"

6.3MPa


LWGQ

40

8.4~84

法兰型

1.6MPa


LWGQ

50

16.8168

法兰型

1.6MPa


LWGQ

65

25~250

法兰型

1.6MPa


LWGQ

80

34340

法兰型

1.6MPa


LWGQ

100

51~510

法兰型

1.6MPa


LWGQ

150

98980

法兰型

1.6MPa


LWGQ

200

1701700

法兰型

1.6MPa


LWGQ

250

2302300

法兰型

1.6MPa


LWGQ

300

4004000

法兰型

1.6MPa



LWGQ气体涡轮流量计使用条件


♦ 标准状态条件:P=101.325kPa T=293.15k

♦ 使用条件:

a.环境温度:-25~+80℃ b.介质温度:-20~+60℃

c.相对湿度:5~95% d.大气压力:86kPa~106Kpa

♦ 电气性能指标

1 工作电源

a.内仪表电源:1节3.6VDC锂电池,电池电压在3.1~3.6V时均可正常工作;

b.内GPRS电源:1节6.6VDC锂电池,电池电压在5.0~6.6V时均可正常工作;

c.外供电源:+24VDC±15%,纹波≤±5%,适用于4~20mA输出,脉冲输出,RS-485等;

d.外供电(太阳能)GPRS电源:+5VDC~+7VDC。

2 整机功耗:外电源,<1W

内仪表电源,平均功耗≤1mW,可连续工作五年以上。

内GPRS电源:按照日平均通讯次数(2-12次),可连续工作一至五年。

3 脉冲输出方式

1)基表脉冲信号:(用于对仪表的标定):

直接将流量传感器检测的基表原始脉冲信号经放大器输出,高电平≥20V,低电平

≤1V。

2)修正后工况脉冲信号(或标准体积流量):

由软件设置,默认为修正后工况体积流量脉冲输出,幅值为:高电平≥20V,低电平≤1V。

3)当量脉冲信号(用于IC卡控制器输入):

a.TTL输出幅度0~3V,输出脉冲宽度≥50ms。

b.OC输出。

4 电流输出:

4~20mA标准模拟电流输出功能

与标准体积流量成正比,4mA对应0 Nm3/h,20mA对应*标准体积流量(该值可设定)。

输出形式为:二线制

5 RS485通信

通过内部的RS485标准接口能与个人计算机和PLC等主机连接,进行串行通信。可显示介质压力、温度、瞬时流量、累积标准流量、电池电压等。




流量计选型

1、使用范围

1)要求流量范围度小于依照表1,且对始动流量有较严格的场合。

2)不存在间隔时间短,流量波动幅度大的流体介质

3)适用于天然气、城市煤气、压缩空气、氮气等

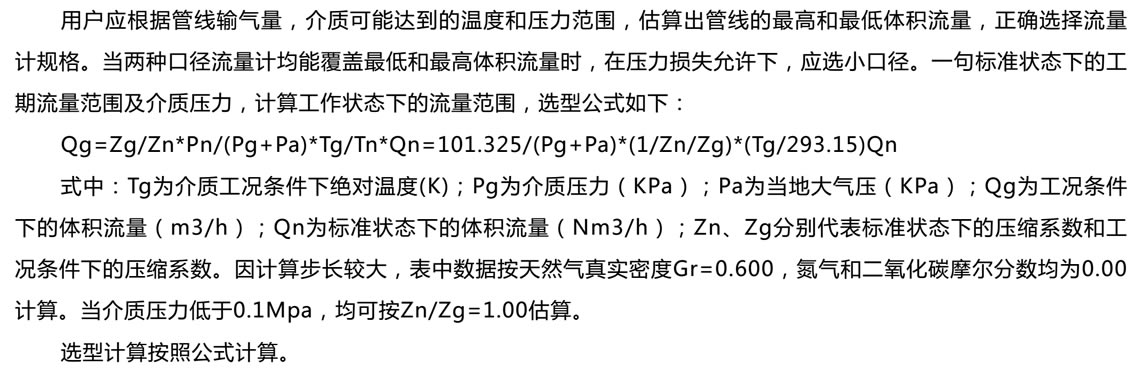

规格的确定

技术规格2

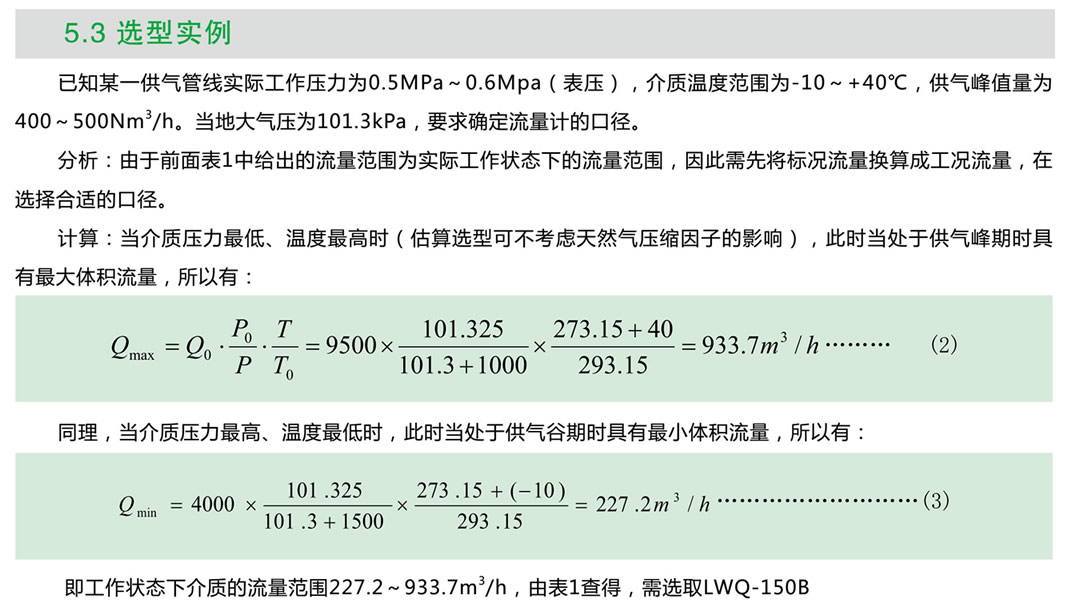

气体涡轮流量计选型实例




产品展示

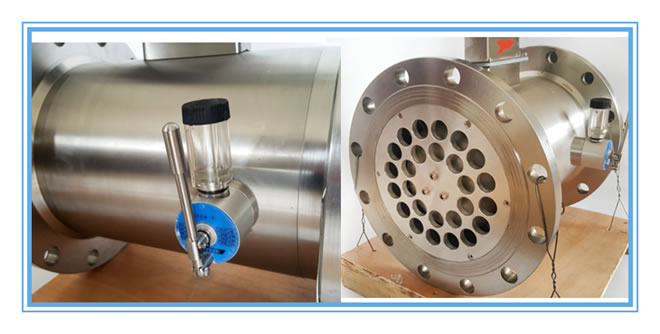

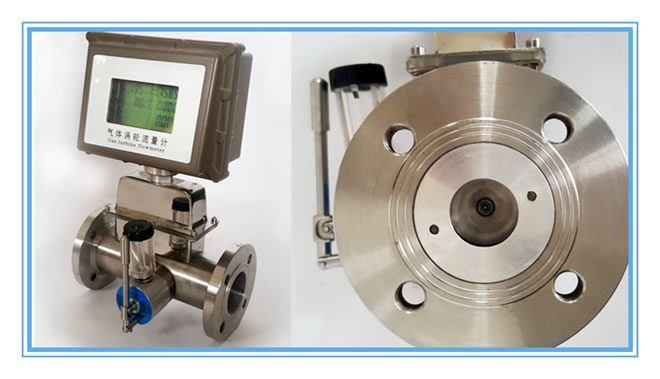

气体涡轮流量计带油环



气体涡轮流量计带油环

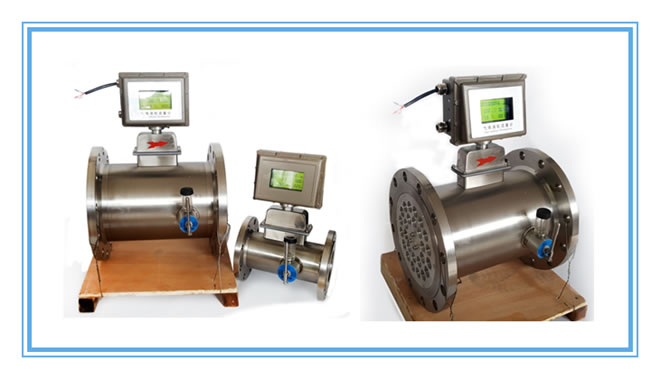

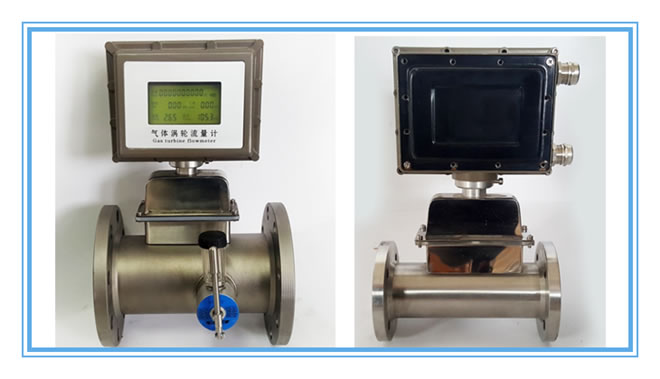

气体涡轮流量计小口径

气体涡轮流量计大口径

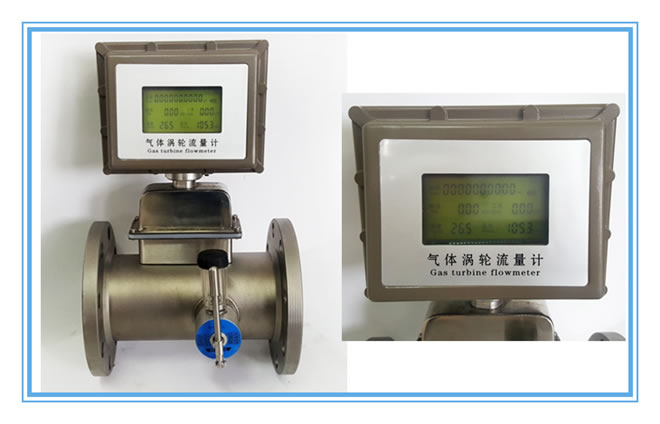

气体涡轮流量计侧面

气体涡轮流量计小口径测面

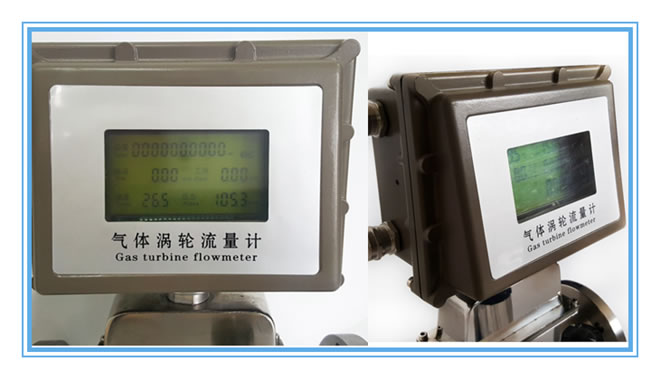

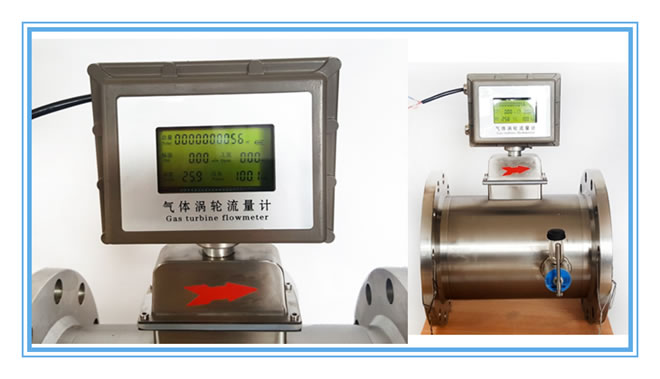

气体涡轮流量计显示器

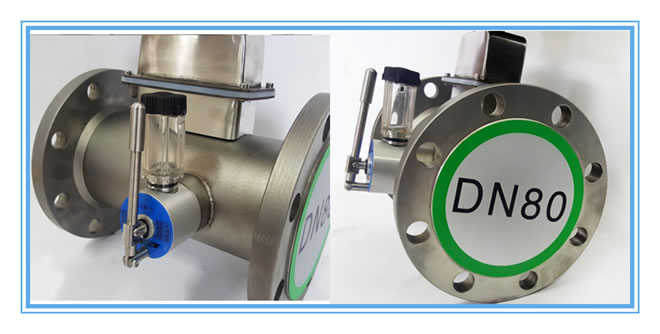

气体涡轮流量计DN80




安装注意事项

安装使用此仪表时,应注意以下事项:

♦ 用户在安装气体涡轮流量传感器时,应在表前安装过滤器

注:凡因不安装过滤器导致叶轮轴承损坏的,不在保修范围内。

♦ 仪表在使用前,应提前清扫管线。

注:凡因不清扫管线或管线清扫不净导致叶轮轴承损坏的,不在保修范围内。

♦ 在安装流量计时,绝不可将流量计安装后焊接管线,以免造成流量计内芯烧坏。若流量计因焊接管线烧坏内芯,不在保修范围

   内。

♦ 仪表在使用时,应缓慢开启阀门,待管道充满气体后,再打开大阀门,防止叶轮损坏。

♦ 如果是温度压力补偿型使用时,应先开启仪表上压力传感器阀门。

♦ 安装传感器时,仪表前直管段不应小于20倍DN,仪表后直管应不小于10倍DN。
